Takım yolu planlama (toolpath planning), bir robotun veya tezgâhın fiziksel bir işlemi gerçekleştirmek için izleyeceği hassas geometrik rotanın ve çalışma parametrelerinin oluşturulması sürecidir. Kullanılan takım; bir CNC kesicisi, kaynak torcu, 3B yazıcı nozulu, püskürtme tabancası, parlatma takımı veya bir denetim sensörü olabilir.

Takım yolu planlama ile robot hareket planlama (robot motion planning) birbiriyle yakından ilişkili olsa da problemin farklı düzeylerini ele alır. Genel hareket planlama, bir robotun çalışma alanı içinde güvenli şekilde nasıl hareket edebileceğini belirlerken takım yolu planlama, belirli bir imalat veya işleme görevini gerçekleştirmek için takımın nasıl hareket etmesi gerektiğini belirler. Bu nedenle takım yolu planlama yalnızca geometri ve çarpışmadan kaçınmayı değil; malzeme davranışını, yüzey kalitesini, işlem hızını, takım yönelimini ve imalat hedeflerini de dikkate almalıdır.

Aşağıdaki sayısal örnekler, genel bir büyüklük sırasını göstermek amacıyla verilmiştir ve evrensel performans değerleri değildir. Gerçek değerler; tezgâh dinamiklerine, geometriye, işlem parametrelerine ve imalat gereksinimlerine bağlıdır.

Geometriden Takım Yoluna

Takım yolu oluşturma işlemi genellikle bir CAD modeli, nokta bulutu, mesh veya iş parçasının başka bir geometrik gösterimiyle başlar. Sistem, işlenecek bölgeyi belirler ve takımın konum ve yönelimlerinden oluşan bir dizi oluşturur.

Basit bir düzlemsel yüzey için bu işlem, yüzey boyunca paralel geçişlerden oluşabilir. Karmaşık üç boyutlu bir yüzeyde ise takım yolunun, yüzeye belirli bir mesafe ve yönelimi korurken değişen eğriliği takip etmesi gerekebilir.

Oluşturulan geometrik yol daha sonra erişilebilirlik, çarpışmalar, eklem sınırları, tekillikler ve işlem kısıtları açısından kontrol edilir. Son olarak yola hız ve ivme profilleri atanarak zaman parametrelemesi yapılabilir ve yol, robot veya tezgâh kontrolörünün çalıştırabileceği komutlara dönüştürülebilir.

Yaygın Takım Yolu Desenleri

Takım yolu deseninin seçimi çevrim süresini, yüzey kalitesini, takım yükünü ve robot dinamiklerini etkiler.

Zigzag veya Raster

Raster yol, sınır bölgelerinde birbirine dönüşlerle bağlanan paralel geçişlerden oluşur. Oluşturulması kolaydır ve talaşlı imalat, eklemeli imalat, boyama ve yüzey işleme gibi birçok uygulamada kullanılır.

20 paralel geçiş gerektiren bir yüzey düşünelim. Geleneksel bir raster deseni, bu geçişler arasında yaklaşık 19 yön değişimi gerektirir. Her yön değişiminin yavaşlama, dönüş ve yeniden hızlanma nedeniyle ek 0,5 saniye sürdüğünü varsayarsak, yalnızca bu geçişler yaklaşık 9,5 saniyelik üretken olmayan süre oluşturur.

Bu, tipik bir endüstriyel değer değil, yaklaşık büyüklük sırasını göstermek için verilmiş örnek bir hesaplamadır. Gerçek geçiş süresi tezgâh dinamiklerine, yol geometrisine, ivme sınırlarına ve işlem gereksinimlerine büyük ölçüde bağlıdır.

Kontura Paralel

Kontura paralel yollar, iş parçasının sınırının ardışık ofsetlerini takip eder. Özellikle sınırların hassas şekilde işlenmesi ve tutarlı yüzey kaplamasının önemli olduğu durumlarda kullanışlıdır.

Bununla birlikte, keskin köşelerde, dar bölgelerde ve karmaşık geometrilerde ofset oluşturmak daha zor hale gelir. Komşu konturlar arasındaki mesafenin de tutarlı bir yüzey kalitesi sağlamak için ayarlanması gerekebilir.

Spiral ve Sürekli Yollar

Spiral yollar, bir bölge boyunca sürekli hareket sağlayarak tekrarlanan duruş, yön değişimi veya takım kaldırma ihtiyacını azaltır. Fermat spirali, düzgün hareket sağlayabilen sürekli yol örneklerinden biridir.

Hilbert eğrileri ve medial-axis tabanlı yollar gibi diğer sürekli veya alan dolduran (space-filling) stratejiler de belirli eklemeli imalat, parlatma ve yüzey işleme uygulamalarında kullanılabilir.

Avantaj, geometrik yol uzunluğunun her zaman daha kısa olması değildir. Eğriliği daha düzgün olan bir yol, daha az ani ivmelenme ve yavaşlama gerektirdiğinden robotun veya tezgâhın daha yüksek kullanılabilir ilerleme hızını korumasını sağlayabilir.

Örneğin bir tezgâh düz bölümlerde 500 mm/s hızla ilerleyebilirken tekrarlanan dar dönüşlerde hızını 200 mm/s’ye düşürmek zorunda kalıyorsa, bu dönüşlerin ortadan kaldırılması veya yumuşatılması, toplam geometrik mesafe azalmadan bile çevrim süresini önemli ölçüde azaltabilir. Bu hızlar örnek niteliğindedir; izin verilen gerçek ilerleme hızları tezgâha, takıma, malzemeye ve işleme bağlıdır.

Adaptif Takım Yolları

Adaptif takım yolu oluşturma, yolu yerel geometriye veya işlem koşullarına göre değiştirir. Her geçiş arasında sabit bir mesafe kullanmak yerine planlayıcı; yüzey eğriliğine, istenen scallop yüksekliğine, malzeme biriktirme gereksinimlerine veya kesme koşullarına göre geçiş aralığını değiştirebilir.

Örneğin 100 mm genişliğindeki bir bölge sabit 1 mm takım yolu aralığıyla işleniyorsa yaklaşık 100 geçiş gerekir. Aralığın 1,5 mm’ye çıkarılması bu sayıyı yaklaşık 67 geçişe düşürür; yani yaklaşık %33’lük bir azalma sağlar.

Bu, adaptif aralığın her zaman çevrim süresini %33 azaltacağı anlamına gelmez. Daha geniş aralık yalnızca ortaya çıkan yüzey kalitesi veya malzeme biriktirme miktarı gerekli sınırlar içinde kaldığında kullanılabilir. Örnek, yalnızca takım yolu aralığı ile işlem geçişlerinin sayısı arasındaki ilişkiyi göstermektedir.

Takım Yolu Optimizasyonu

Geçerli bir takım yolu oluşturmak yalnızca ilk adımdır. İyi bir takım yolu aynı zamanda verimli olmalı ve fiziksel işlem açısından uygun özelliklere sahip olmalıdır.

Yaygın optimizasyon hedefleri şunlardır:

– Toplam yol uzunluğunu en aza indirmek
– Üretken olmayan hareketleri azaltmak
– Tutarlı yüzey kalitesini korumak
– Malzeme kaldırma veya biriktirme hızını en üst düzeye çıkarmak
– Uygun takım yönelimini korumak
– Ani hız ve ivme değişimlerini azaltmak
– Aşırı kesme kuvvetlerinden veya ısıl birikimden kaçınmak
– Takım kaldırma ve geri çekme hareketlerini en aza indirmek

Bu hedefler için farklı algoritmik yaklaşımlar kullanılabilir. Iso-scallop stratejileri, komşu işleme geçişleri arasındaki scallop yüksekliğini mümkün olduğunca sabit tutmaya çalışır. Eğrilik adaptif yöntemleri ise takım yolu aralığını yerel yüzey geometrisine göre değiştirir.

Birçok bağımsız takım yolu parçasının birbirine bağlanması gerektiğinde, çizge tabanlı optimizasyon yöntemleri, Traveling Salesman Problem’e (TSP) benzer şekilde verimli bir ziyaret sırası belirleyebilir. Örneğin 100 işleme parçasının her biri verimsiz bağlantılar nedeniyle ortalama 20 mm gereksiz hareket gerektiriyorsa, bağlantı sırasının optimize edilmesi yaklaşık 2 metre üretken olmayan hareketi ortadan kaldırabilir.

İlerleme hızı optimizasyonu da önemli bir katmandır. Zaman açısından optimal ilerleme hızı planlaması (time-optimal feed-rate scheduling), sabit bir hız komutu vermek yerine hızı eğriliğe, ivme sınırlarına, kesme kuvvetlerine ve diğer işlem kısıtlarına göre ayarlar.

Çarpışma, Erişilebilirlik ve Robot Konfigürasyonu

Robotik uygulamalarda yalnızca geometrik olarak iyi bir takım yolu yeterli değildir. Robotun bu yolu gerçekten takip edebilmesi gerekir.

Çarpışma kontrolü; takım, takım tutucu, robot bağlantıları, iş parçası, fikstürler ve çevredeki ekipmanlar dahil olmak üzere sistemin tamamını dikkate almalıdır. Bu durum özellikle 5 eksenli CNC tezgâhlarında ve 6 serbestlik dereceli (6-DoF) endüstriyel robotlarda önemlidir. Takım ucu doğru konumda olsa bile takım yönelimi çarpışmaya neden olabilir.

Bu nedenle takım yönelimi planlaması genellikle tekillikten kaçınma ve konfigürasyon seçimi ile birlikte ele alınır. Bir robot aynı takım konumuna ulaşabilen birden fazla eklem konfigürasyonuna sahip olabilir. Planlayıcı; daha iyi açıklık sağlayan, eklem sınırlarından kaçınan veya tekilliğe yaklaşma riskini azaltan konfigürasyonları seçebilir.

Görev için gerekenden daha fazla serbestlik derecesine sahip redundant robotlarda ise redundancy resolution, istenen takım yolunu takip ederken robot konfigürasyonunu optimize etmek için ek hareket serbestliği sağlar.

İmalatta Takım Yolu Planlama

Hedefler ve kısıtlamalar uygulamaya göre önemli ölçüde değişir.

Talaşlı İmalat

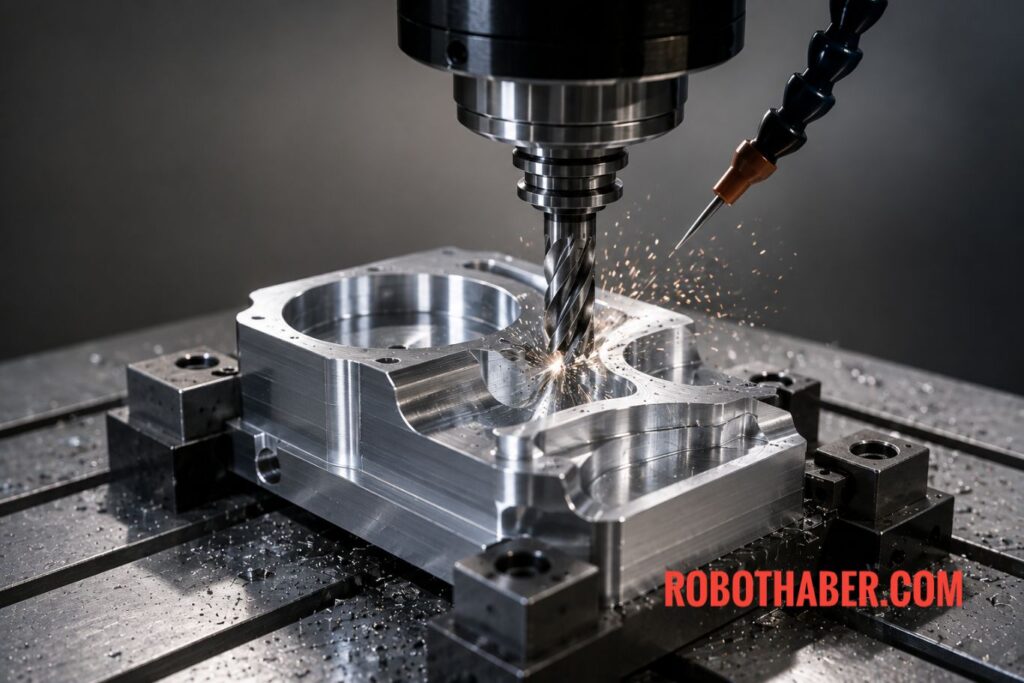

CNC frezeleme, tornalama ve robotik talaşlı imalatta temel amaç genellikle boyutsal doğruluğu ve yüzey kalitesini korurken malzemeyi verimli şekilde kaldırmaktır. Kesme kuvvetleri, takım sapması, ısı oluşumu, takım aşınması ve gouging dikkate alınmalıdır.

Örneğin yalnızca malzeme kaldırma hızını en üst düzeye çıkarmak her zaman optimum çözüm değildir. İlerleme hızının artırılması işleme süresini kısaltabilir, ancak aşırı kesme kuvvetleri takım sapmasını artırarak boyutsal hatalara veya düşük yüzey kalitesine neden olabilir.

Eklemeli İmalat

3B baskı ve Directed Energy Deposition (DED) uygulamalarında takım yolu, malzemenin nereye biriktirileceğini belirler. Planlayıcı; malzeme biriktirme hızını, katmanlar arası yapışmayı, ısıl etkileri, çıkıntıları (overhang), malzeme izi geometrisini ve takım hareketi ile malzeme akışının senkronizasyonunu dikkate almalıdır.

Örneğin malzeme biriktiren bir sistem 100 mm/s hızla hareket ediyorsa malzeme akışı bu hareketle koordineli olmalıdır. Malzeme akışı ayarlanmadan hareket hızının artırılması yetersiz malzeme birikmesine, aşırı biriktirme ise fazla dolu bölgelerin oluşmasına neden olabilir. Bu değer örnektir ve belirli bir çalışma hızı olarak değerlendirilmemelidir.

Kaynak ve Püskürtme

Robotik kaynakta torcun uygun yönelim, mesafe ve ilerleme hızını koruyarak kaynak dikişini takip etmesi gerekir. Sprey boyama ve kaplama uygulamalarında da özellikle karmaşık üç boyutlu yüzeylerde kontrollü yüzey kaplaması ve uygun takım yönelimi gerekir.

Parlatma ve Yüzey İşleme

Parlatma ve yüzey bitirme uygulamalarında kontrollü basınç, yönelim ve hız ile birbiriyle örtüşen geçişler gerekebilir. Bu nedenle takım yolu tasarımı, malzemenin ne kadar homojen kaldırılacağını ve ortaya çıkacak yüzey kalitesini doğrudan etkiler.

Birden Fazla Takım Yolu Parçasının Birleştirilmesi

Birçok imalat görevi tek bir sürekli eğri yerine çok sayıda ayrı takım yolu parçası oluşturur. Bunların yalnızca oluşturuldukları sırayla işlenmesi önemli miktarda gereksiz hareket oluşturabilir.

Çizge tabanlı yaklaşımlar, tek tek parçaları düğümler veya kenarlar olarak ele alarak verimli bir bağlantı sırası belirleyebilir. Amaç; hareket mesafesini, takım kaldırmaları, geri çekmeleri veya yönelim değişikliklerini en aza indirmek olabilir.

Büyük işlerde bunun nicel etkisi önemli hale gelebilir. Optimizasyon sonucunda 2 m gereksiz hareket ortadan kaldırılır ve robotun ortalama geçiş hızı 500 mm/s olursa, çevrim başına yaklaşık 4 saniye tasarruf edilir. 1.000 üretim çevriminde bu, yaklaşık 67 dakikalık toplam çevrim süresi tasarrufuna karşılık gelir.

Bu da örnek bir hesaplamadır. Gerçek tasarruf; robotun geçiş hızına, hızlanma ve yavaşlama kapasitesine, yol geometrisine ve takım yolu parçası sayısına bağlıdır.

Modern Takım Yolu Planlama

Takım yolu planlama giderek yalnızca geometrik algoritmaların ötesine geçmektedir.

Optimizasyon tabanlı yöntemler geometriyi, robot konfigürasyonunu, işlem parametrelerini ve dinamik kısıtları aynı anda değerlendirebilir. Makine öğrenmesi yöntemleri de işlem kalitesini tahmin etmek, takım yolu parametrelerini seçmek ve imalat verilerine göre takım yollarını uyarlamak için araştırılmaktadır.

Bir diğer önemli gelişme gerçek zamanlı adaptif planlamadır. Sensörler işlem sırasında kuvvetler, sıcaklık, biriktirilen malzeme, yüzey durumu veya takım aşınması hakkında bilgi sağlayabilir. Sistem daha sonra yalnızca önceden hazırlanmış bir çevrimdışı plana bağlı kalmak yerine takım yolunu veya işlem parametrelerini gerçek koşullara göre değiştirebilir.

Dijital ikizler (digital twins) başka bir entegrasyon katmanı sağlar. Planlanan takım yolu ve robot davranışı fiziksel uygulamadan önce simüle edilerek çarpışmalar, erişilemeyen bölgeler, uygun olmayan yönelimler ve verimsiz yörüngeler tespit edilebilir.

Çok robotlu ve çok takımlı imalat ise ek planlama sorunları ortaya çıkarır. Aynı iş parçası üzerinde birden fazla robot veya takım çalıştığında planlayıcı, çarpışmaları önlemek için yolları koordine ederken boşta kalma süresini ve iş yükü dengesizliğini de azaltmalıdır.

Yazılım ve Araç Ekosistemi

Takım yolu planlama geniş bir yazılım ekosistemi içinde uygulanır. Endüstriyel CAM sistemleri, CNC ve diğer imalat süreçleri için takım yolları oluştururken özel robot programlama ve çevrimdışı programlama (offline programming) yazılımları, işlem yollarını robota özgü programlara dönüştürür.

Robotik araştırmalarında ve ileri endüstriyel uygulamalarda ROS-Industrial, hareket planlama, algılama, simülasyon ve robot kontrol bileşenlerini birbirine bağlayabilir. Açık kaynaklı hareket planlama kütüphaneleri ve simülasyon ortamları da özel planlama algoritmalarının geliştirilmesi ve test edilmesi için kullanılabilir.

Uygulamada gelişmiş sistemler genellikle birden fazla katmanı bir araya getirir: CAD/CAM yazılımı işlem yolunu oluşturur, robot hareket planlayıcısı uygulanabilir robot konfigürasyonlarını belirler, simülasyon yazılımı sonucu doğrular ve robot kontrolörü nihai yörüngeyi yürütür.

Takım Yolu Planlama ve Robot Hareket Planlama

İki kavram arasındaki fark basitçe şöyle özetlenebilir:

Takım yolu planlama, işlemi gerçekleştirmek için takımın nerede ve nasıl hareket etmesi gerektiğini belirler.

Robot hareket planlama ise robotun eklemlerinin, bu takım yolunu güvenli şekilde ve fiziksel kısıtlar içinde gerçekleştirmek için nasıl hareket etmesi gerektiğini belirler.

Örneğin robotik kaynakta takım yolu planlama; kaynak dikişini, torcun yönelimini ve dikiş boyunca gerçekleşecek işlem hareketini belirler. Robot hareket planlama ise çarpışmalardan, eklem sınırlarından ve tekilliklerden kaçınarak bu yolu takip etmek için gerekli eklem konfigürasyonlarını ve hareketlerini belirler.

Bu iki süreç birlikte bir imalat görevini uygulanabilir bir robot yörüngesine dönüştürür. Etkili takım yolu planlama; geometrik doğruluğu, çevrim süresini, yüzey kalitesini, işlem güvenilirliğini, mekanik yükleri ve genel imalat verimliliğini doğrudan etkiler.

———
